一、发电机组控制屏概述
控制器（英文名称：controller）是指按照预定顺序改变主电路或控制电路的接线和改变电路中电阻值来控制电动机的启动、调速、制动和反向的主令装置。由程序计数器、指令寄存器、指令译码器、时序产生器和操作控制器组成，它是发布命令的"决策机构"，即完成协调和指挥整个计算机系统的操作。
发电机组自动化控制，经历了继电器控制、PLC(可编程逻辑控制器)控制和智能控制器控制三个阶段，从上世纪末期逐步开始由微电脑和电子元件构成的智能控制器控制，将很复杂的外围电路集成到一个模块中，大大简化了控制线路，可靠性也随之得到提升，现在的控制器从设计上趋近于更智能、更人性化的地步，也有一些发电机厂家生产小汽油机的一体机，实用且方便。
并机系统组成：并网柜主要由刀闸、断路器及有关的控制元件组成，每台机组相应配一个并机控制柜。并网柜的一次线路、负载开关的品牌、型号规格及电柜的外型结构如所附图纸。
国产品牌手动控制屏(机组基本配置) 1、提供机组的基本起动、停止功能、并具体如下基本配置与功能 2、起动停止控制器 3、电流表与选择开关 4、电压表与选择开关 5、频率表(120KW以上带功率因素表与功率表 6、供、发电指示及断路器 | 自动负载切换屏(ATS) 1、三级、四级机电气联锁切换开关 2、市电、发电、带载状态指示灯 3、自动、手动选择型 4、屏体经酸洗、磷化、喷塑处理 5、预留足够空间方便输入输出电缆 6、自动切换时间，不超过7秒(可调) |

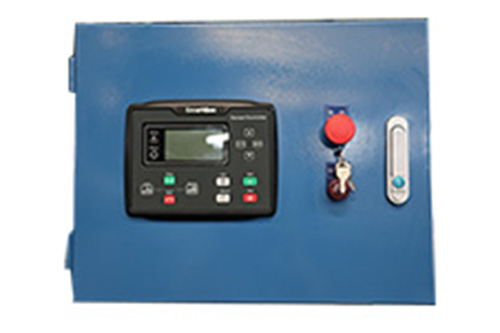

合资品牌柴油机自动控制屏(机组选型配置) 1、液晶显示屏机组状态、故障、显示及多种故障 2、带RS232或RS485接口，远程遥控，遥测，遥信功能 3、测量数据包含下列： 发动机转速 机油压力 电喷机 冷却液温度 累计(运行时间、开机次数和电能 日期和时间 电池电压 充电机电压 发电相电压 发电线电压 发电频率 发电电流(设置合适的互感比) 发电机输出量(有功功率、无功功率、视在功率、功率因数 发电频率) 燃油位(%) 市电相电压(AMF) 市电线电压(AMF) 市电频率(AMF) | 合资品牌柴油机手动控制屏(机组标准配置) 1、提供机组的基本起动、停止功能、并具如下基本配置与功能 2、起动停止控制器 3、三相交流电流表(电流表与选择开关) 4、电压表与选择开关 5、频率表 6、急停开关 7、控制器 显示：蓄电池电压、频率、计时钟、水温、油压 保护：高水温、低油压、高/低电压、高/低频率 报警：超速、高水温、低油压、充电失败、并发出声光报警 8、无市电(失压)自启动功能 9、自动/手动/停止选择功能 10、起动延时3-5S可设定) 11、停机延时(0-270S可设定) |
无人值守，独立式全自动控制屏 可应用户要求，提供自动控制功能和自动负载切 换功能一体化的独立式控制柜，操作方便，适用 于电器设备集中控制。 | 全自动并机控制屏 1、多台并联成电网，供电更可靠。 2、手动/半自动/全自动两台或多台并机功能。 3、集中调度，分配负载，能使保养、维修更方便。 更具经济性。 4、可根据实际负载投入机组使用，省油。 5、未来扩屏更有弹性。可根据发展的需要，随时增 加设备，满足增加的负载。 |
